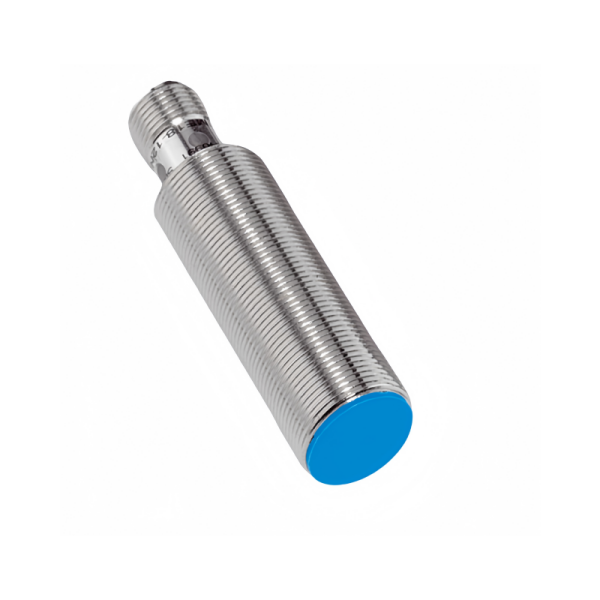

sick西克接近傳感器IME08-02BPSZT0S 1040870工作原理

SICK西克接近傳感器IME08-02BPSZT0S（訂貨號1040870）的工作原理基于電磁感應原理，通過檢測金屬物體引起的渦流變化來實現非接觸式位置檢測。

核心工作原理

高頻振蕩電路：

傳感器內部包含一個高頻振蕩電路（由線圈、電容和晶體管組成），該電路產生一個交變電磁場，磁場方向和強度隨時間高頻變化。

金屬物體接近時的渦流效應：

當金屬目標物（如鐵、鋁等）進入傳感器的檢測范圍時，金屬表面會因電磁感應產生渦流（Eddy Current）。渦流的存在會消耗磁場能量，導致振蕩電路的振幅衰減或頻率改變。

信號檢測與轉換：

傳感器通過檢測振蕩電路的變化（如振幅衰減或頻率偏移），觸發內部電路輸出信號（如開關量或模擬量）。這種變化被后級放大電路處理并轉換成二進制開關信號，從而判斷目標物的位置。

關鍵特性與參數

檢測距離（Sn）：

IME08-02BPSZT0S的觸發感應距離為2mm，可穩定識別金屬目標物。檢測距離與線圈設計、振蕩頻率及目標物特性（如電導率、磁導率）直接相關。

輸出類型：

采用PNP常開接點（NO）輸出，兼容直流3線制電路，輸出信號穩定。

開關頻率：

高達4000Hz，支持高速動態檢測，適用于高節拍自動化產線。

防護等級：

外殼防護等級為IP67，防塵，可短時間浸水（1米水深，30分鐘），適應惡劣環境。

溫度范圍：

工作溫度范圍為-25°C至+75°C，可在溫度環境下穩定運行。

結構組成

感應線圈：

內置銅質線圈，用于產生和接收電磁場。

外殼材料：

外殼采用黃銅鍍鎳，抗腐蝕性強；感應面為塑料（PA66），降低金屬干擾。

連接類型：

采用M8插頭，3針設計，簡化布線并提升抗干擾能力。
