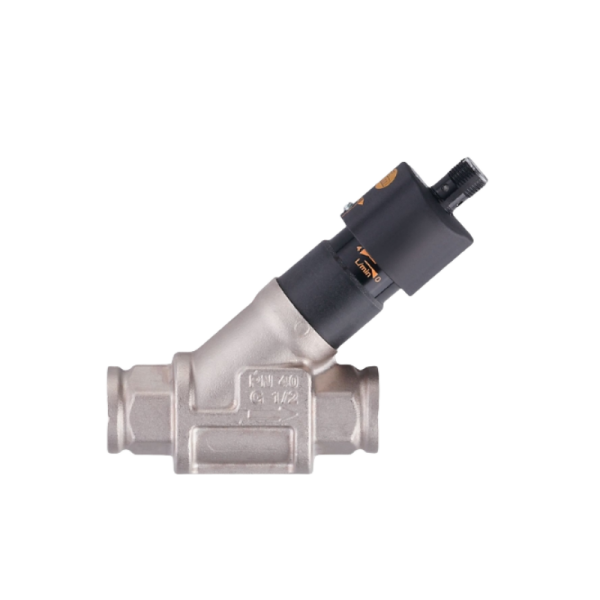

ifm易福門帶止回閥及顯示屏的流量計SBN234結構特點

核心結構組成

流量測量模塊

采用渦輪或葉輪式測量原理，流體沖力驅動葉輪旋轉，轉速與流速成正比。

葉輪葉片具有導磁性，旋轉時切割磁力線，在線圈中感應出電脈沖信號，經放大整形后形成矩形脈沖波，用于流量計算。

測量范圍：0.2–10 GPM（0.76–37.9 L/min）或10–600 GPH（37.9–2271 L/h），分辨率0.1 GPM或5 GPH。

止回閥模塊

集成彈簧支撐活塞或旋啟式閥瓣結構，正向流動時介質壓力克服彈簧力開啟通道，反向流動時彈簧力與流體壓力共同作用關閉閥瓣，防止回流。

適用于泵送系統、雙向流動管道等場景，保護設備免受倒流損壞。

顯示屏與操作模塊

配備360°可旋轉LCD/LED屏，實時顯示瞬時流量、累計流量、介質溫度等參數。

支持多參數同屏切換，紅/綠LED狀態指示（正常/報警），通過IO-Link或本地按鍵調整開關點、單位及報警閾值。

接口與電氣設計

系統接口

提供3/4" NPT內螺紋或G 1/2內螺紋等選項，適配多種管道規格。

螺紋連接設計確保密封性，防止泄漏。

電氣特性

工作電壓：18–30 V DC（SELV/PELV安全標準），功耗<50 mA。

輸出配置：2路數字輸出（可編程為開關/頻率/IO-Link信號）+1路模擬輸出（4–20 mA），兼容多種控制系統。

支持IO-Link協議（COM2，38.4 kBaud），實現數字化數據傳輸與遠程監控。

材質與防護設計

外殼材質

主體采用不銹鋼（316L）、黃銅及工程塑料，耐腐蝕性強，適用于水、乙二醇溶液、冷卻潤滑劑及油類（粘度10–46 mm2/s @40°C）。

防護等級：IP65/IP67，適應惡劣工業環境。

機械壽命與可靠性

開關周期>1億次，抗沖擊/振動能力：20g/11ms，5g/10–2000Hz，確保長期穩定性。

工作溫度范圍：0–60°C（環境），存儲溫度-15–80°C。

結構優勢總結

集成化設計：止回閥與流量計一體，減少安裝空間與成本。

可視化操作：彩色顯示屏與LED指示提升操作便捷性。

高可靠性：堅固外殼與長壽命設計，適應連續運行需求。

靈活性：支持多種輸出協議與參數配置，滿足個性化需求。
