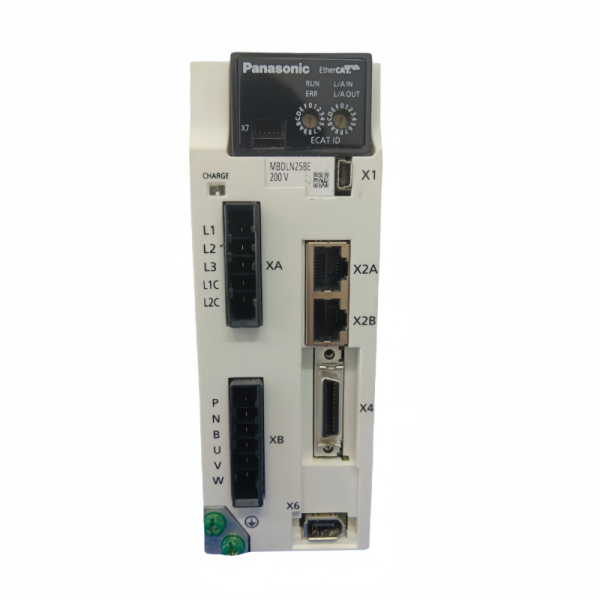

panasonic松下伺服驅動器MADN085BF工作原理
松下伺服驅動器MADN085BF的工作原理基于閉環脈沖定位控制，通過接收脈沖信號、驅動電機運行并實時反饋調整，實現對電機的高精度控制。
信號輸入與解析
脈沖輸入：MADN085BF支持通過脈沖信號（如CW/CCW正反向脈沖、脈沖/方向信號或A/B相編碼器信號）控制電機位置。每接收到一個脈沖，電機旋轉對應角度，實現位移控制。
模式選擇：驅動器可設置為位置控制模式（缺省模式），通過脈沖頻率控制速度，脈沖數量控制轉動角度。也可通過參數設置切換為速度控制或轉矩控制模式。
參數配置：用戶可通過操作面板或通信接口（如EtherCAT）設置關鍵參數，例如：
Pr0.00：旋轉方向切換（0/1）。
Pr0.07：脈沖輸入方式（如單路脈沖+方向信號或兩路正反向脈沖）。
Pr0.08：電機每轉所需指令脈沖數（用于精確控制位移距離）。
功率驅動與電機控制
整流與逆變：驅動器內置三相全橋整流電路，將輸入的交流電（200V）轉換為直流電，再通過三相正弦PWM電壓型逆變器將直流電轉換為電機所需的三相交流電，驅動永磁同步電機運行。
電壓與頻率調整：在速度控制模式下，驅動器根據目標速度調整PWM信號的占空比，從而改變電機轉速。
轉矩控制：通過外部模擬量輸入或通信指令設定電機輸出轉矩，適用于需要恒定張力的應用（如繞線機）。
編碼器反饋與閉環控制
高精度編碼器：MADN085BF支持27位分辨率的7線串行絕對式編碼器（部分型號），每轉可反饋高達134,217,728個脈沖，確保位置控制精度達微米級。
實時比較與調整：驅動器持續比較目標位置（或速度、轉矩）與編碼器反饋的實際值，通過PID控制算法實時調整輸出信號，消除偏差。例如：
位置偏差修正：若電機實際位置落后于目標位置，驅動器增加輸出電壓，加速電機轉動。
速度波動抑制：通過調整PWM占空比，保持電機轉速穩定。
保護機制
過載保護：當電機電流超過額定值時，驅動器自動降低輸出功率或停止運行，防止電機和驅動器損壞。
過熱保護：內置溫度傳感器監測驅動器和電機溫度，超溫時采取保護措施（如降功率或停機）。
過壓/欠壓保護：監測輸入電壓，當電壓超出正常范圍（170V-240V）時，驅動器停止輸出，保護設備安全。
典型應用場景
機器人關節控制：通過高精度位置控制，實現機械臂的精確軌跡跟蹤（如焊接、裝配）。
半導體設備：在晶圓搬運機械手中，結合27位編碼器實現±3μm定位精度。
包裝機械：控制灌裝頭快速定位（0.2秒內完成），同時保持灌裝流量恒定。
醫療設備：在MRI掃描床中，實現低噪音（<50dB）、高平穩性運動，避免干擾成像。
