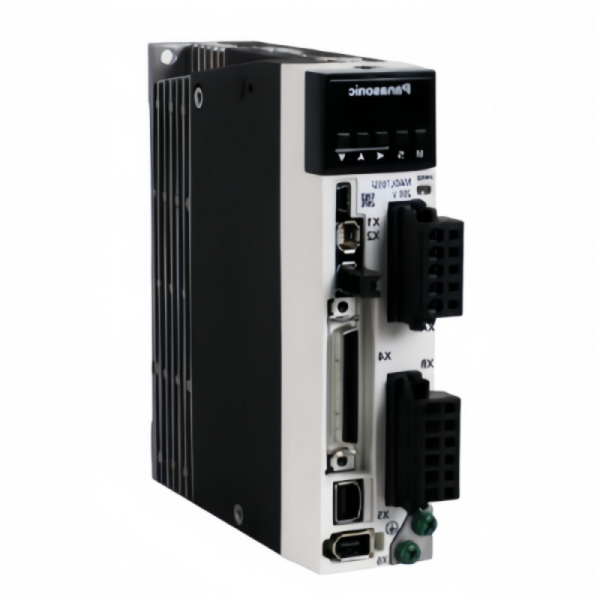

panasonic松下伺服驅動器MADN065BF相關介紹

松下伺服驅動器MADN065BF是MINAS A7系列中的一款通用型EtherCAT驅動器，其核心功能是通過EtherCAT通信協議實現高精度位置、速度、轉矩控制，適用于工業自動化中需要實時響應與多軸協同的場景。以下從技術參數、功能特性、應用場景三方面展開介紹：

技術參數

型號與系列

訂貨產品號：MADN065BF

家族名：MINAS A7

系列：A7BE系列（通用型）

類型：EtherCAT通信接口，支持實時數據傳輸。

電氣規格

電源電壓：單相/三相 200V（±15%），適應工業電網波動。

響應頻率：4.0kHz，確保快速動態響應。

控制方式：支持位置控制、速度控制、轉矩控制，可通過EtherCAT指令靈活切換。

編碼器與反饋

編碼器分辨率：27位（134,217,728脈沖/轉），實現微米級定位精度。

反饋類型：7線串行絕對式編碼器，無需電池即可記錄多圈數據（增量式系統下）。

接口與通信

I/O功能：

輸入：通用8路，功能通過參數配置（如伺服使能、報警清除）。

輸出：通用3路，功能通過參數配置（如伺服準備、速度到達）。

模擬信號：

輸入：1路16位A/D（轉矩限制指令）。

輸出：2路（模擬監視器1、2）。

脈沖信號：

輸出：A/B相編碼器脈沖、位置比較脈沖（3路）。

通信：EtherCAT（實時動作指令、參數設定、狀態監視）、USB（參數調試）。

功能特性

三閉環控制

電流環：響應時間<1ms，通過PI控制器調節PWM占空比，消除電流波動，防止電機堵轉（如工業起重機負載突變場景）。

速度環：采用PID算法，轉速穩定性±0.1%，實時修正電機轉速（如自動化生產線傳送帶恒速控制）。

位置環：前饋補償+PID控制，定位精度±1個脈沖（如半導體光刻機工作臺納米級定位）。

保護與診斷

硬件保護：過流、過壓、欠壓、過熱、編碼器異常等自動切斷電源或降功率輸出。

軟件保護：位置偏差過大、指令脈沖分頻錯誤、EEPROM異常等報警。

故障自診斷：記錄報警履歷，便于快速定位問題。

靈活控制模式

位置控制：支持Profile位置控制（pp）、Cyclic位置控制（csp）、原點復位位置控制（hm）。

速度控制：支持Profile速度控制（pv）、Cyclic速度控制（csv）。

轉矩控制：支持Profile轉矩控制（tq）、Cyclic轉矩控制（cst）。
